概述

    QBP系列气动隔膜泵是一种新型的流体输送设备，采用压缩气体为动力源，对于各种腐蚀性、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体，均能抽吸输送自如。

    本公司生产的隔膜泵按进出口尺寸分别有3/8"(10mm)、1/2"(1.5mm)、3/4"(20mm)、1"(25mm)、1-1/4"(32mm) 1-1/2"(40mm)、2"(50mm)、2-1/2"(65mm)、3"(80mm)、4"(100mm)规格，流体部件材质有：铝合金、铸钢、聚丙烯、不锈钢、衬胶、衬氟等；隔膜根据不同膜片材质分别有：丁晴橡胶、氯丁橡胶、氟橡胶、氟塑料、F46四氟，以及高性能金钢膜片，以满足不同液体介质的需要。

适用范围

化工业： 酸、碱、溶剂、悬浮物、分散体系。

石化业： 原油、稠油、油脂、泥浆、污泥等。

涂料业： 树脂、溶剂、着色剂、油漆等。

日化业： 洗涤剂、香波、乳液、乳霜、手霜、表面活化剂。

陶瓷业： 泥浆、陶浆、石灰浆、陶土浆。

采矿业： 煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等。

水处理： 石灰浆、软性沉淀物、污水、化学品、废水。

食品业： 液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。

饮料业： 酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。

医药业： 溶剂、酸、碱、植物提炼液、软膏、血浆等各种药品料液。

造纸业： 粘结剂、树脂、油漆、油墨、颜料、双氧水等。

电子业： 溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。

纺织业： 染料化学品、树脂、胶等。

建筑业： 水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。

汽车业： 抛光乳剂、油、冷却剂、汽车底漆、油乳漆、清漆、清检添加剂、脱脂液、油漆等。

家具业： 粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。

冶金、铸造和染色业：金属浆、氢氧化物和碳化物浆、灰尘洗涤浆等。

性能简介

QBP气动隔膜泵既能抽送流动的液体和干粉，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵、和杂质泵等多项优点。

1. 不需灌引水，吸程高达7m，扬程达70m，出口压力≥0.7Mpa；

2. 流动宽敞，通过性能好，允许通过最在颗粒直径达9.4mm，抽送泥浆、杂质时，对泵磨损甚微；

3. 扬程、流量、可通过气源压力来调节（气源压力在0.1~0.8Mpa之间）；

4. 工作环境范围：5℃~100℃；输送介质范围：-20℃~150℃；

5. 该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

6. 不需用电，在易燃、易爆场所使用安全可靠；

7. 可以浸没在介质中工作；

8. 使用方便、工作可靠、开停只需简单的打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此损坏。一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行。

9. 泵结构简单、易损件少、安装、维修方便。输送的介质不会接触到配气阀、连杆等运动部件，不像其它类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

10. 可输送较粘的液体（粘度在10000厘泊以下）；

11. 本泵无需润滑油，即使空转，对泵也无任何影响。这是该泵一大特点。

QBP隔膜泵-与众不同之处

换向阀为三向先导阀，简单，高可靠的设计能保证真正意义上的不“发粘”。所有部件可在不打开液体腔的情况下进行更换。铝质部件经阳级氧化处理并附环氧涂层，能抵御不洁空气造成的腐蚀。, , ,

QBP系列气动隔膜泵性能参数

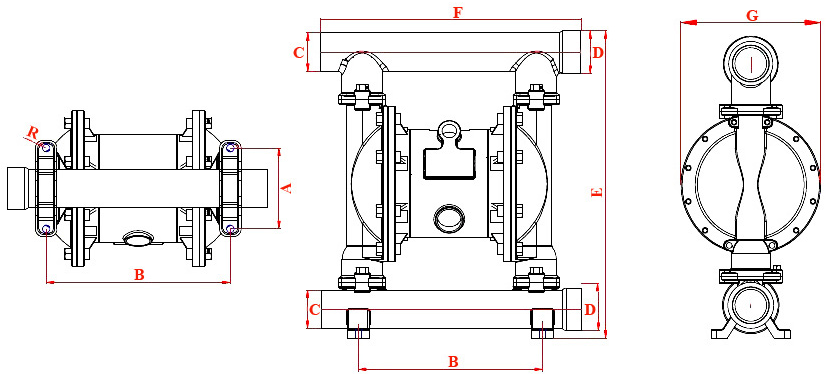

QBP系列气动隔膜泵安装尺寸图表

                                                                                   单位：mm

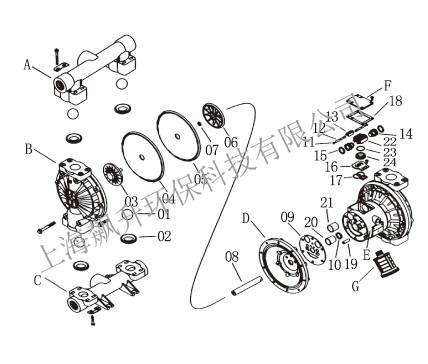

QBP系列气动隔膜泵零部件图解
