不锈钢隔膜泵材质分为：304不锈钢，316不锈钢，316L不锈钢
 一、概 述

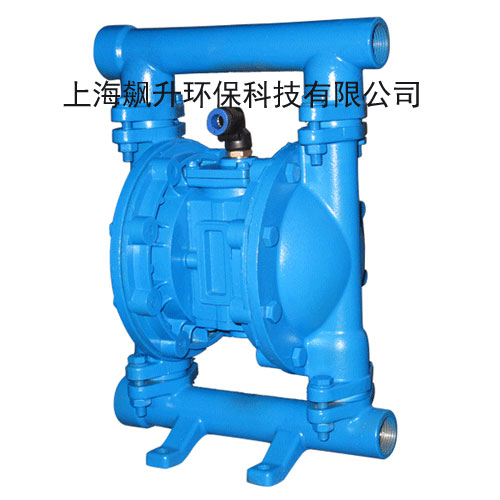

QBP型 气动隔膜泵是一种新型的流体输送设备，采用压缩气体为动力源，对于各种腐蚀性、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体，均能抽吸输送自如。
本公司生产的隔膜泵按进出口尺寸分别有3/8"(10mm)、1/2"(1.5mm)、3/4"(20mm)、1"(25mm)、1-1/4"(32mm) 1-1/2"(40mm)、2"(50mm)、2-1/2"(65mm)、3"(80mm)、4"(100mm)规格，流体部件材质有：铝合金、铸钢、聚丙烯、不锈钢、衬胶、衬氟等；隔膜根据不同膜片材质分别有：丁晴橡胶、氯丁橡胶、氟橡胶、氟塑料、F46四氟，以及高性能金钢膜片，以满足不同液体介质的需要。
二、性能简介
QBP型气动隔膜泵既能抽送流动的液体和干粉，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵、和杂质泵等多项优点。
1. 不需灌引水，吸程高达7m，扬程达70m，出口压力≥0.7Mpa；
2. 流动宽敞，通过性能好，允许通过最在颗粒直径达9.4mm，抽送泥浆、杂质时，对泵磨损甚微；<, /SPAN>
3. 扬程、流量、可通过气源压力来调节（气源压力在0.1~0.8Mpa之间）；
4. 工作环境范围：5℃~100℃；输送介质范围：-20℃~150℃；
5. 该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
6. 不需用电，在易燃、易爆场所使用安全可靠；
7. 可以浸没在介质中工作；
8. 使用方便、工作可靠、开停只需简单的打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此损坏。一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行。
9. 泵结构简单、易损件少、安装、维修方便。输送的介质不会接触到配气阀、连杆等运动部件，不像其它类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
10. 可输送较粘的液体（粘度在10000厘泊以下）；
11. 本泵无需润滑油，即使空转，对泵也无任何影响。这是该泵一大特点。
三、性能参数表
|
型 号 |
****流量（m3/h） |
****扬程（m） |
****吸程（m） |
出口压力（KG） |
进出口径（mm） |
入气口径（mm） |
****颗粒直径（mm） |
供气压力（MPa） |
|
QBP-10 |
1 |
70 |
3 |
2~7 |
10 |
8 |
0.4 |
0.2~0.7 |
|
QBP-15 |
1 |
70 |
3 |
2~7 |
15 |
8 |
0.4 |
0.2~0.7 |
|
QBP-20 |
3 |
70 |
4 |
2~7 |
20 |
8 |
2.5 |
0.2~0.7 |
|
QBP-25 |
3 |
70 |
4 |
2~7 |
25 |
8 |
2.5 |
0.2~0.7 |
|
QBP-32 |
9 |
70 |
5 |
2~7 |
32 |
10 |
4 |
0.2~0.7 |
|
QBP-40 |
9 |
70 |
5 |
2~7 |
40 |
10 |
4 |
0.2~0.7 |
|
QBP-50 |
20.4 |
70 |
5 |
2~7 |
50 |
12 |
5 |
0.2~0.7 |
|
QBP-65 |
20.4 |
70 |
5 |
2~7 |
65 |
12 |
5 |
0.2~0.7 |
|
QBP-80 |
34.2 |
70 |
5 |
2~7 |
80 |
16 |
6 |
0.2~0.7 |
|
QBP-100 |
34.2 |
70 |
5 |
2~7 |
100 |
16 |
6 |
0.2~0.7 |
四、安装尺寸
单位：mm
|
--型 号 |
A |
B |
C |
D |
E |
F |
G |
R |
|
QBY-10/15 |
78 |
132 |
10 |
25 |
296 |
214 |
162 |
5 |
|
QBP-20/25 |
78 |
132 |
20 |
25 |
296 |
214 |
162 |
5 |
|
QBP-32/40 |
130 |
135 |
32 |
40 |
415 |
340 |
210 |
5 |
|
QBP-50/65 |
160 |
155 |
50 |
65 |
540 |
400 |
265 |
6 |
|
QBP-80/100 |
150 |
338 |
80 |
100 |
710 |
510 |
318 |
7 |
五、安装方式
